概述：

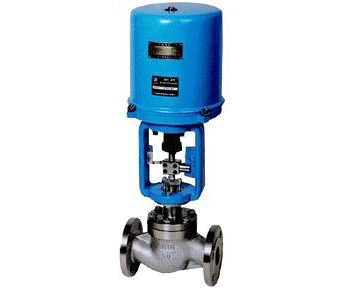

ZDLP電子式電動單座調節閥由PS系列或3610L系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
主要技術參數和性能指標
調節機構主要技術參數
|
公稱通徑mm
|
G3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座通徑mm
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數kv
|
直線型
|
0.08
|
0.12
|
0.20
|
0.32
|
0.5
|
0.8
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
|
|
|
|
|
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱壓力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
|
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直線
|
直線，等百分比，快開
|
|
工作溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|
法蘭尺寸
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|
閥體材質
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
閥芯材質
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
|
閥體型式
|
直通單座鑄造球型閥
|
|
上閥蓋型式
|
普通式（常溫），熱片式（中溫），長頸式（低溫）
|
|
配用電動執行機構型號
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|
361L
|
361LSA-08
361LXA-08
|
361LSA-20
|
361LSB-30
|
361LSB-
50
|
361LSC-65
|
361LSC-99
|
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-
50
|
|
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與商洽解決
性能
1、 執行機構主要技術參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、 性能指標
|
項目
|
指標值
|
|
基本誤差％
|
配3610L±2.5； 帶定位器 ±1.0
|
|
回差％
|
配361L ±2.0； 配PSL±1.0
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
50：1
|
|
額定行程偏差％
|
2.5
|
|
泄量量L/H
|
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
|
|
